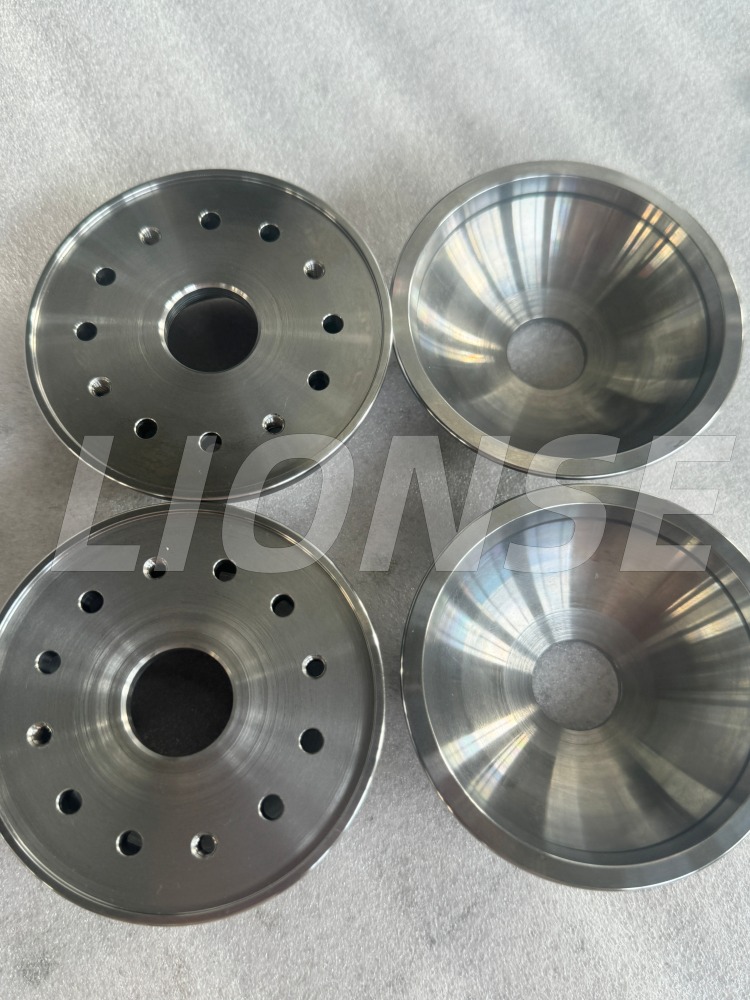

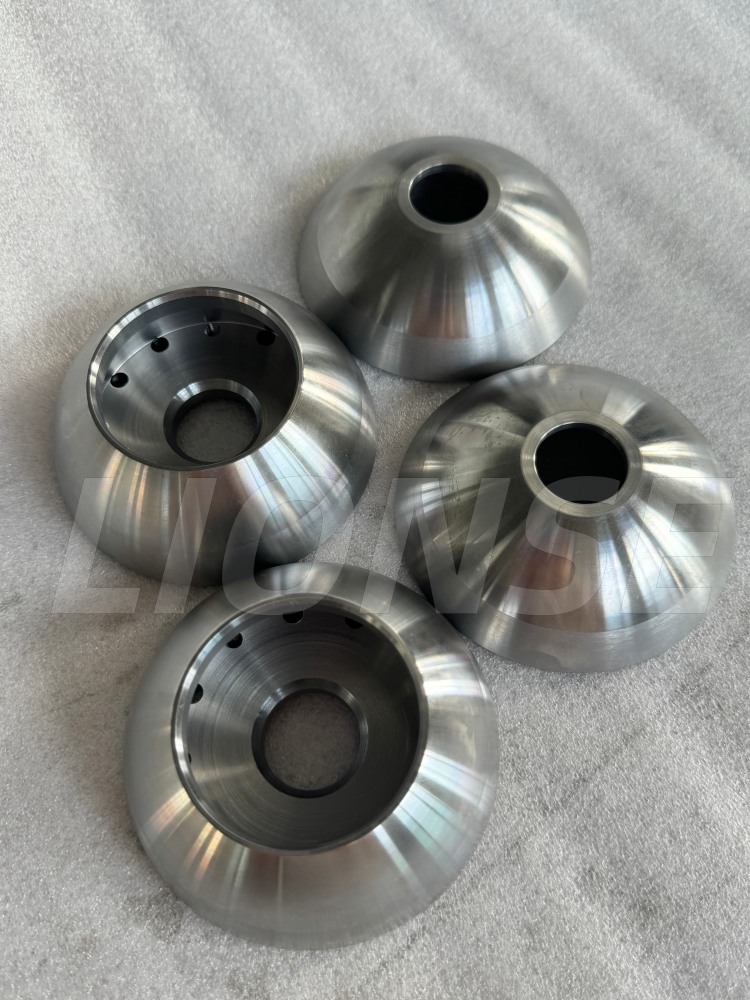

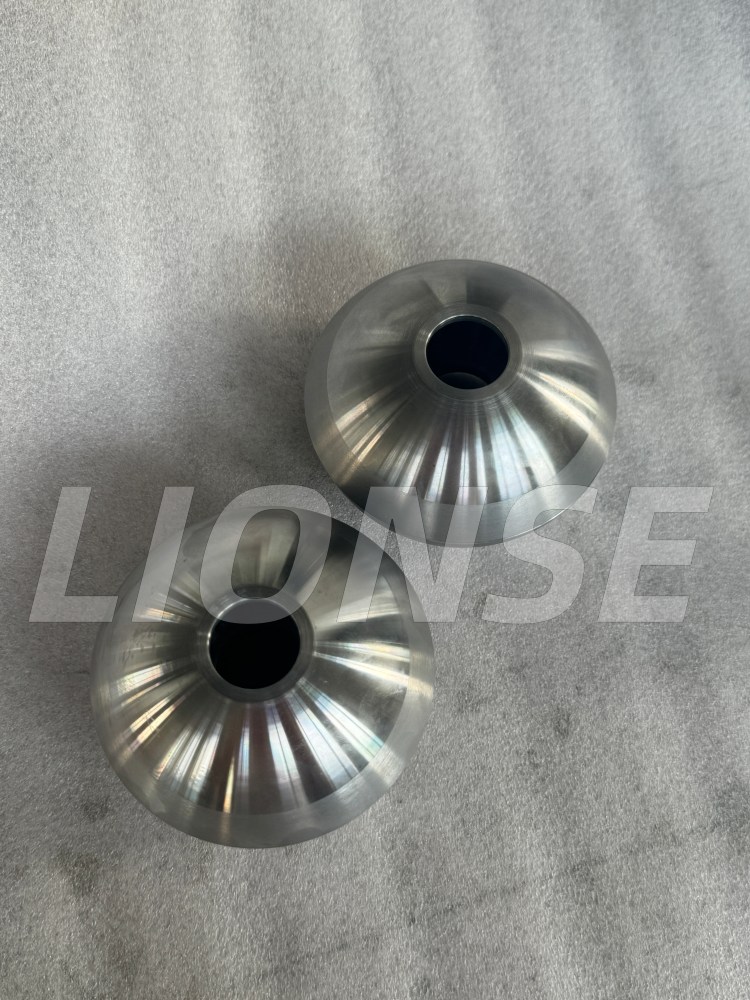

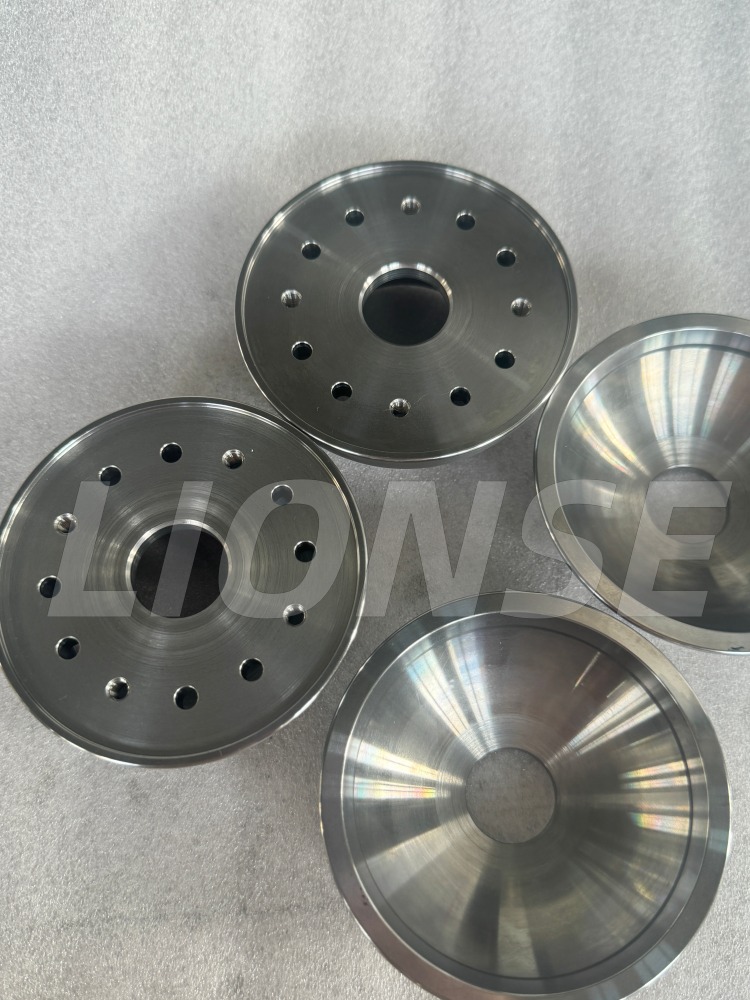

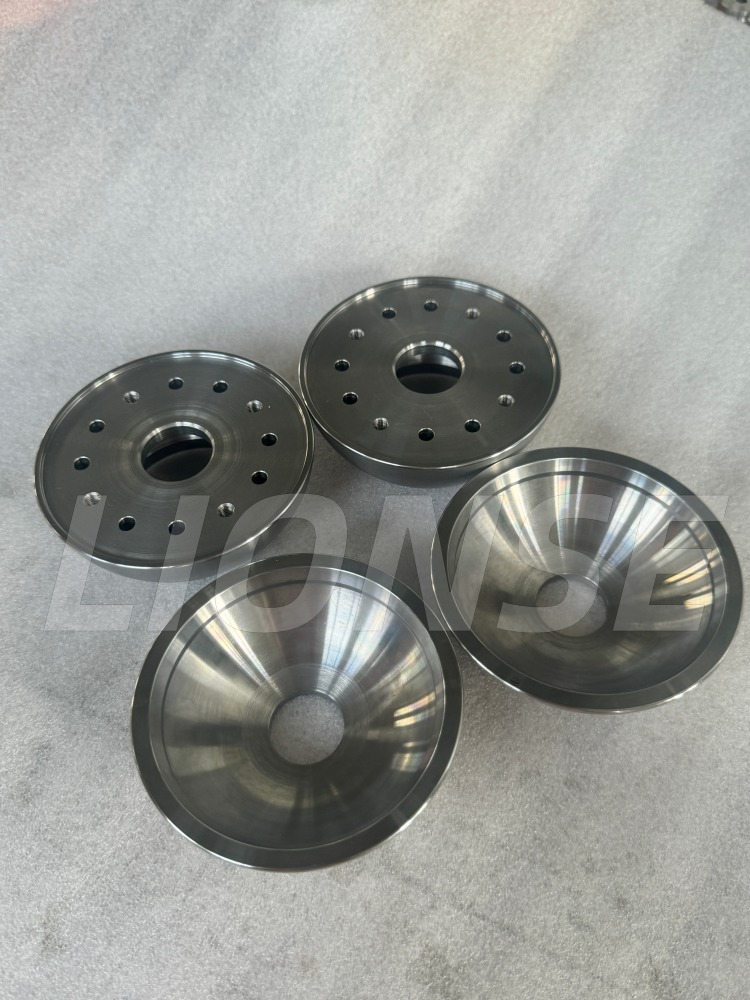

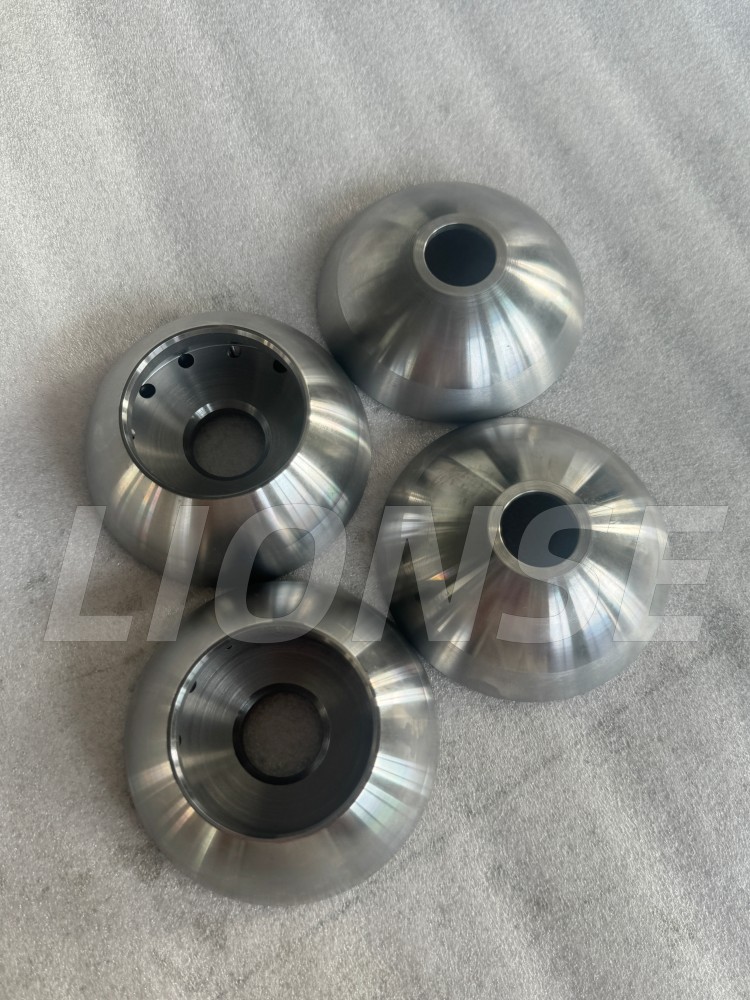

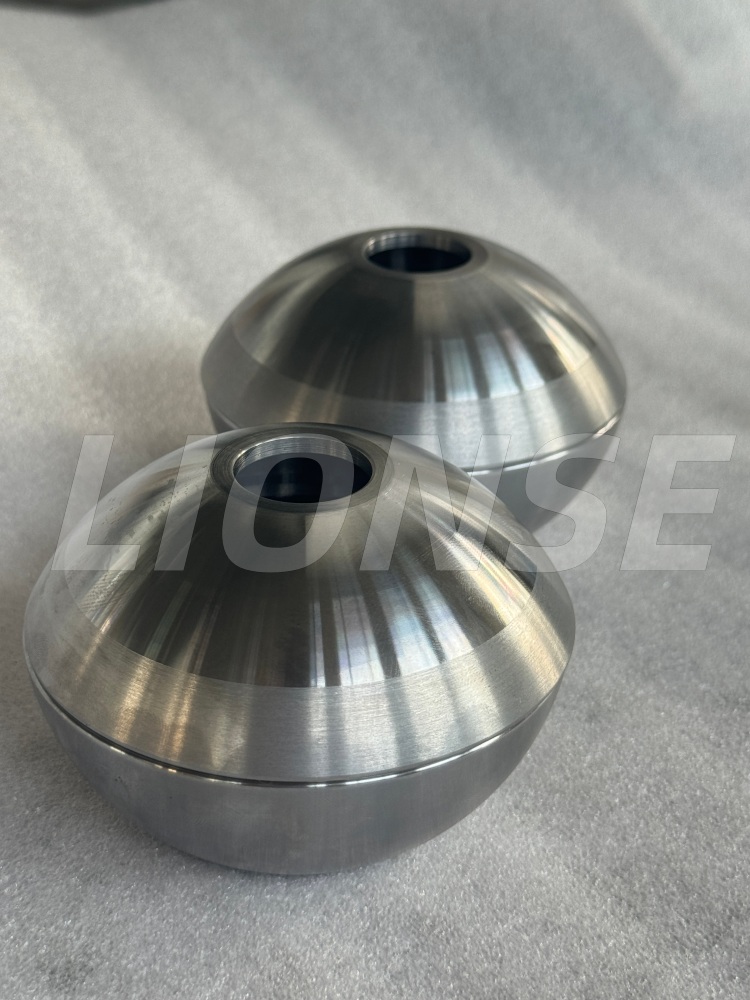

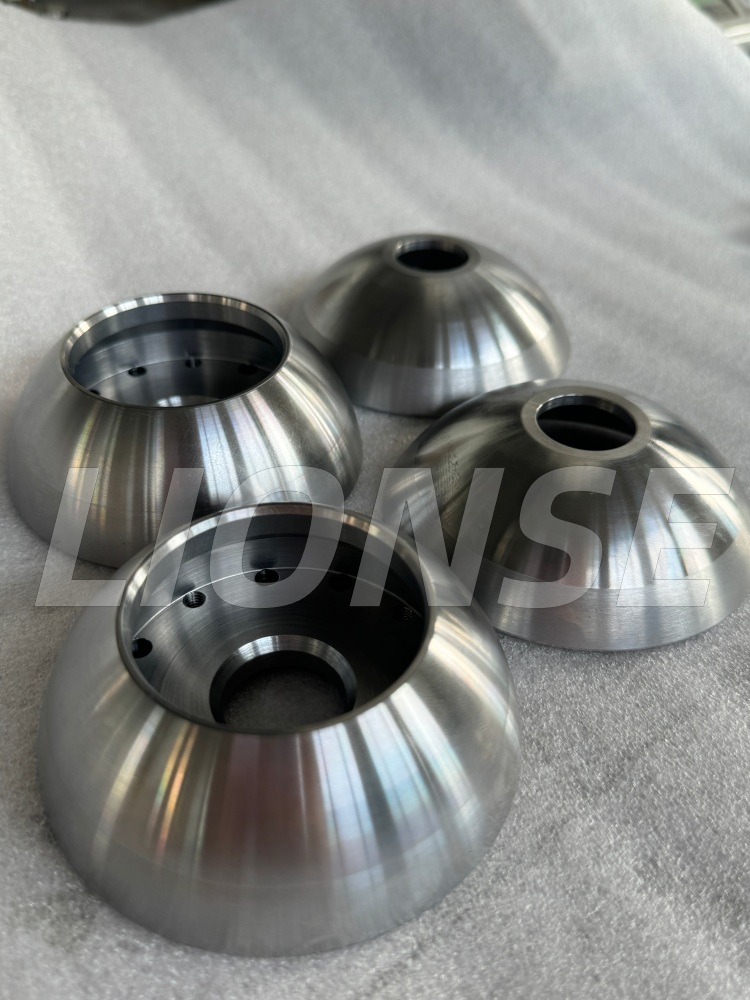

Ta razcepljena krogla služi kot osrednja komponenta za orbitalne krogelne ventile. Natančna CNC obdelava iz kovane jeklene palice 20CrNiMo (AISI 8620) namesto ulitka. CNC strojno obdelan orbitalni krogelni ventil služi kot osrednja komponenta za orbitalne krogelne ventile. Sestavljen je iz zgornje in spodnje polovice kroglic, odlikuje ga visoka dimenzijska natančnost s sferično površino, notranjo izvrtino in luknjami za razbremenitev tlaka, izdelanimi s CNC struženjem-rezkanjem. Toplotna obdelava z naogljičenjem in kaljenjem ni obvezna za doseganje obrabno odporne površine in trdnega jedra za pogoje visokotlačne udarne obremenitve.
Kot profesionalni proizvajalec na področju CNC obdelave lahko Lionse zagotovi tako izvrtane (z luknjami za razbremenitev tlaka) kot tudi neizvrtane različice. Široko uporabljeni krogelni ventili v orbiti za naftno, kemično in energetsko industrijo.
Natančni CNC strojno obdelani orbitalni krogelni ventil je sestavljen iz dveh polkrogelnih delov: zgornje in spodnje krogle. Sferična površina, notranja izvrtina, lokacijske stopnice in luknje za razbremenitev tlaka so obdelani s CNC-struženjem z natančno toleranco dimenzij in sferične geometrije. Kot jeklena komponenta za utrjevanje je na voljo za kasnejšo toplotno obdelavo z naogljičenjem in kaljenjem. Po toplotni obdelavi površinska trdota doseže HRC58-62 za odlično odpornost proti obrabi in protierozijsko delovanje, medtem ko jedro ohranja dobro žilavost, da prenese visoke pritiske in udarne delovne pogoje.
| Ime proizvodnje |
CNC strojno obdelan orbitalni krogelni ventil |
| Materialne zmogljivosti | 20CrNiMo (AISI 8620) |
| Znamka |
LEV |
| Površinska obdelava |
Kot zahteve kupca |
| Izvor |
Qingdao, Kitajska |
V primerjavi z alternativami na osnovi nerjavečega jekla (316L, 2205 dupleksno jeklo s trdo navarjeno stelitom) 20CrNiMo (AISI8620) zagotavlja izjemno celovito stroškovno učinkovitost za natančne CNC-strojno obdelane komponente z deljeno kroglo orbitalnih krogelnih ventilov za naftne, kemične in energetske storitve.
Kovana palica 20CrNiMo je bistveno cenejša od nerjavečega jekla 316L in duplex jekla 2205. Površinska zmogljivost, odporna proti obrabi, je dosežena s toplotno obdelavo z naogljičenjem in gašenjem, namesto da bi se zanašala na drago osnovno maso z visoko vsebnostjo zlitin, kar znižuje porabo surovin za surovce z razcepljeno kroglo.
Trdo zaprte orbitalne krogle iz nerjavečega jekla kovina-kovina zahtevajo prevleko iz kobaltove zlitine Stellite, da dosežejo odpornost proti obrabi HRC58-62. Stelitni material je drag, trdo navarjanje povzroča visoke stopnje zavrnitve in zahteva dolgotrajno ponovno strojno obdelavo po varjenju.
Za 20CrNiMo je ciljna površinska trdota HRC58-62 dosežena samo s preverjenim naogljičenjem-kaljenjem. Varjenje s trdim navarjanjem ni potrebno, kar zmanjša glavne proizvodne stroške in zmanjša proizvodna tveganja.
V kovano-žarjenem stanju pred toplotno obdelavo ima 20CrNiMo zmerno trdoto. Kompleksne geometrije, vključno s sferično tesnilno površino, notranjo izvrtino, lokacijskimi rameni in luknjami za razbremenitev tlaka, je mogoče učinkovito obdelati s CNC-strojno natančnostjo. Obraba orodja je nižja v primerjavi s trdimi nerjavnimi vrstami, kar skrajša čas obdelovalnega cikla in zmanjša stroške CNC obdelave.
LIONSE si je pridobil zaslužen ugled v CNC obdelovalni industriji zaradi kakovosti, zanesljivosti, stroškovne učinkovitosti in pravočasne dostave. Da bi izpolnili vaša pričakovanja za vaše projekte, bo naša ekipa mehanikov in inženirjev tesno sodelovala v vseh fazah razvoja izdelka, od prototipa do proizvodnje. Zavedamo se, da sta vsak projekt in njegova uporaba edinstvena, zato vsaki stranki ponujamo značilno, a praktično rešitev, vključno s storitvami natančne strojne obdelave in površinsko obdelavo po meri.Kontaktirajte nasdanes in dovolite nam, da začnemo ustvarjati vaše dele.
Že več kot 15 let je LIONSE svetovni dobavitelj izdelkov iz titana, obdelave kovin in ležajev. Panoge, ki jih opravljamo, vključujejo kirurške vsadke in orodja, avtomobilske dele, kemične naprave, proizvodnjo električne energije, rudniško opremo, letala, črpalke itd. LIONSE je vaš zanesljiv dobavitelj.
Vse naše razcepne krogle z orbitalnim ventilom so natančno izdelane s CNC-strojem iz kovane jeklene palice, ne lite. Sferična površina, notranja izvrtina in luknje za razbremenitev tlaka so zaključene s struženjem-rezkanjem, da se zagotovi visoka toleranca.
20CrNiMo se izogne dragemu trdo navarjenemu varjenju stelita. Njegovi stroški surovin in celotni proizvodni stroški so nižji za nekorozivno visokotlačno storitev. Nerjaveče jeklo s trdim navarjanjem je prednostno za korozivne medije, vendar z višjimi skupnimi stroški.
ja Na voljo sta tako izvrtana različica z luknjami za razbremenitev tlaka kot tudi neizvrtana slepa različica, izdelana strogo po vaši risbi.
